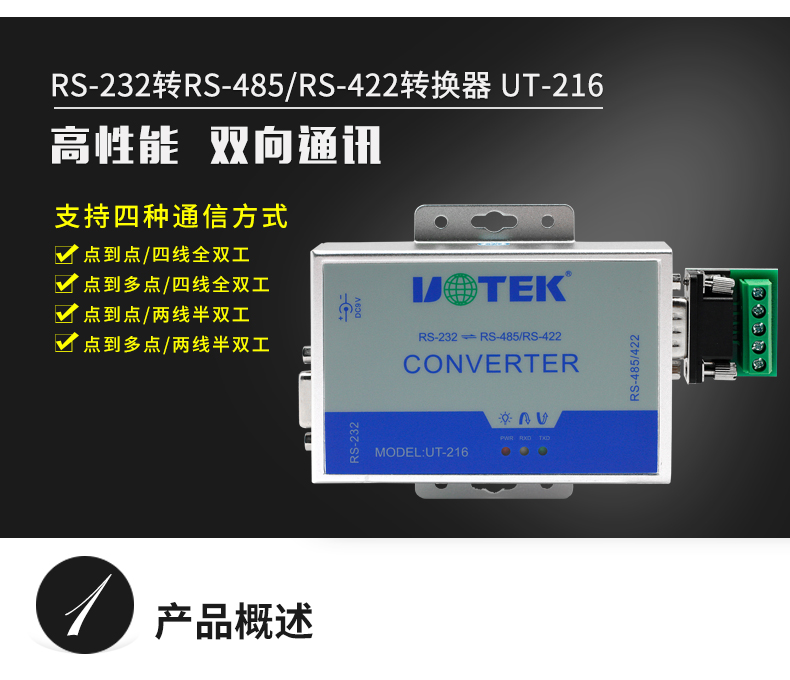

產品名稱:RS-232轉RS-485/422接口轉換器
規格型號:UT-216
接口特性:接口兼容EIA/TIA的RS-232C、RS-485/RS-422標準
保護等級:RS-422、RS-485接口每線600W的雷擊浪涌保護
工作方式:異步半雙工或異步全雙工

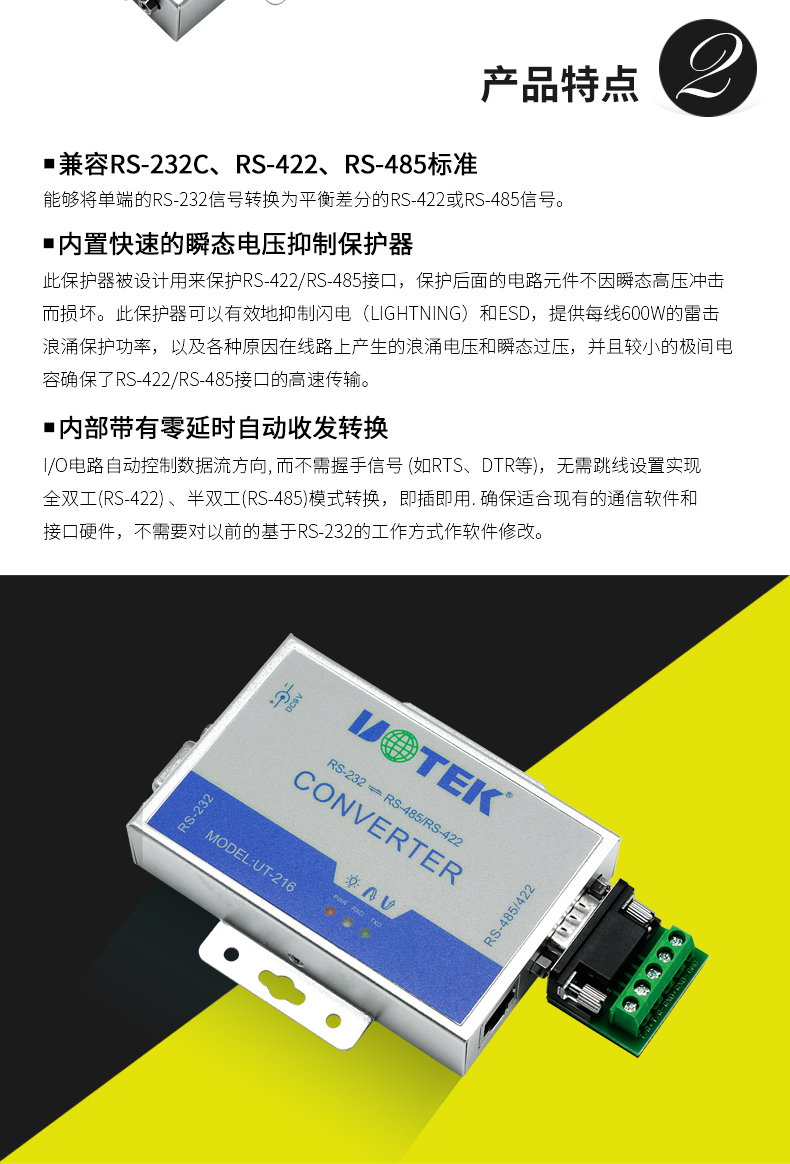

產品概述：

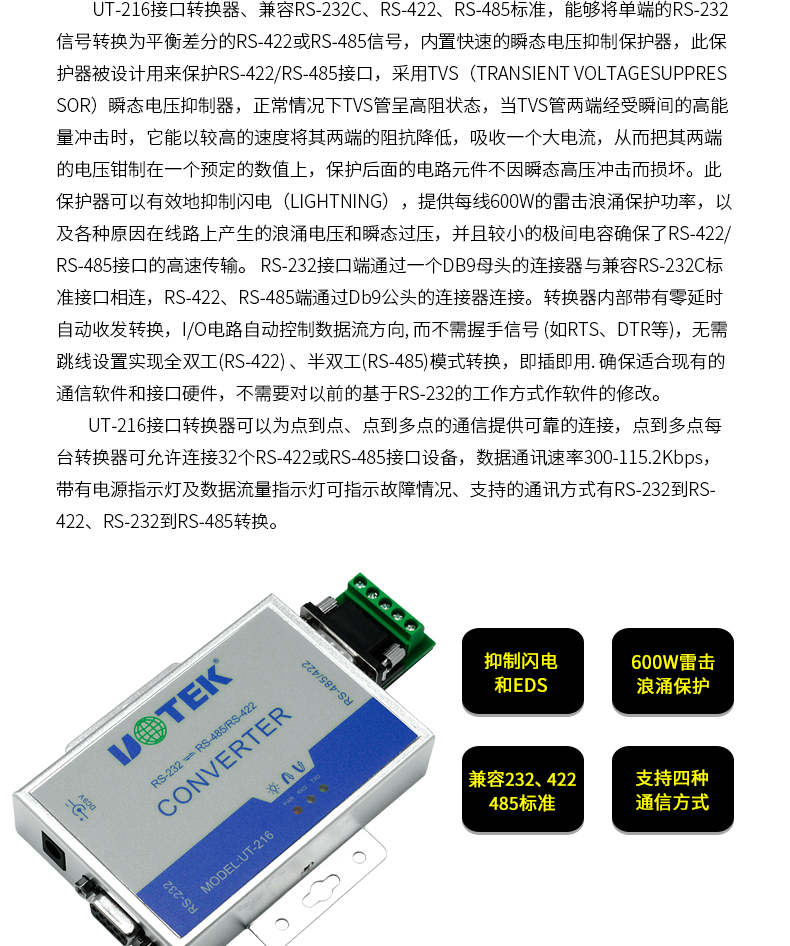

UT-216接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向, 而不需任何握手信號 (如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用. 確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
規格參數：
●接口特性:接口兼容EIA/TIA的RS-232C、RS-485/RS-422標準

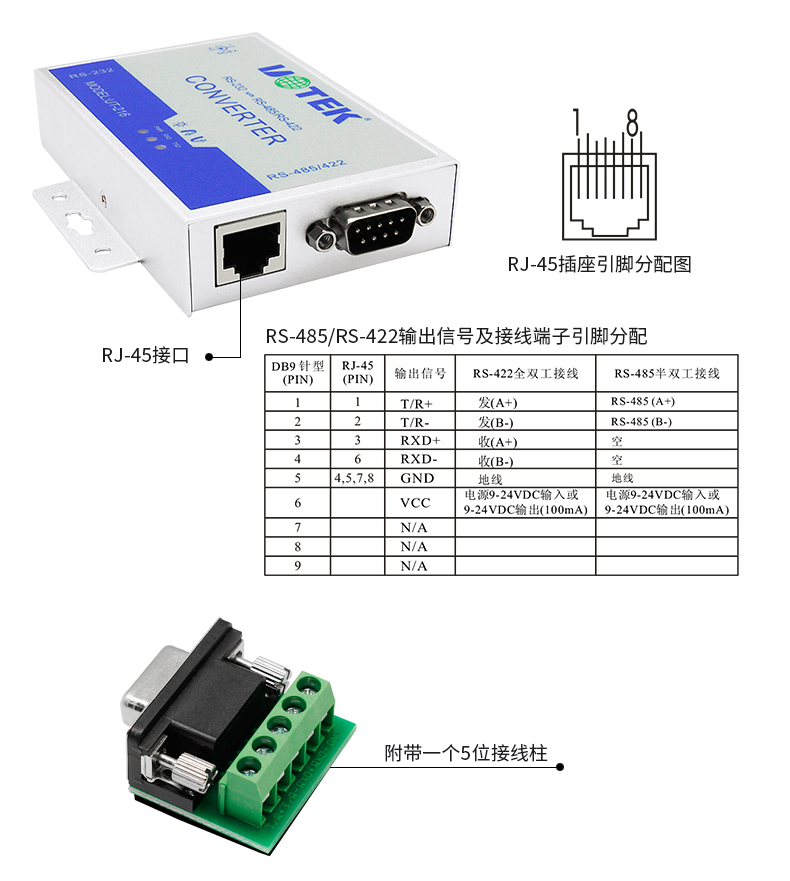

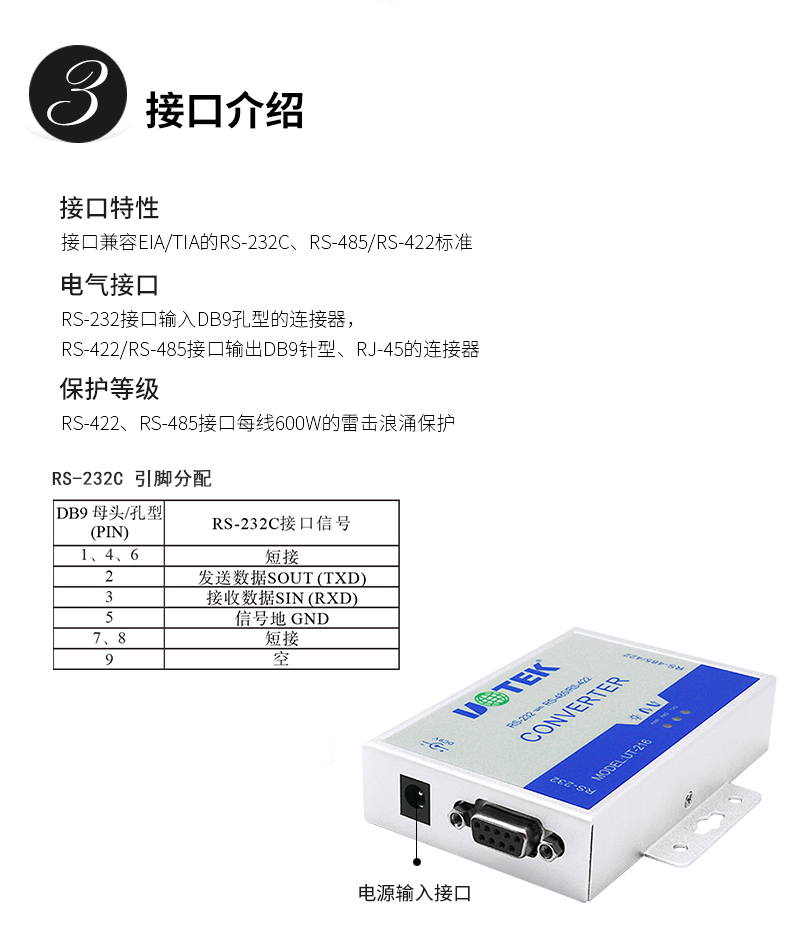

●電氣接口:RS-232接口輸入DB9孔型的連接器，RS-422/RS-485接口輸出DB9針型、RJ-45的連接
●保護等級:RS-422、RS-485接口每線600W的雷擊浪涌保護。
●工作方式:異步半雙工或異步全雙工

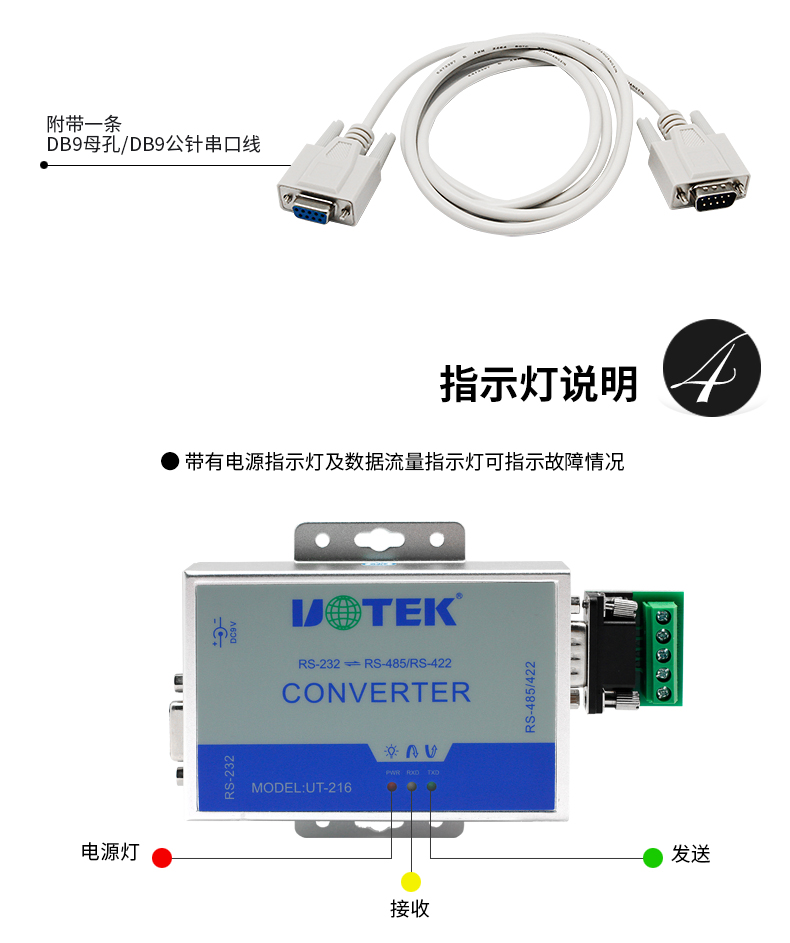

●信號指示:三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD)
●傳輸介質:雙絞線或屏蔽線
●傳輸速率:115.2KBPS 到300M
38.4KBPS 到2.4KM
9600 BPS 到5KM

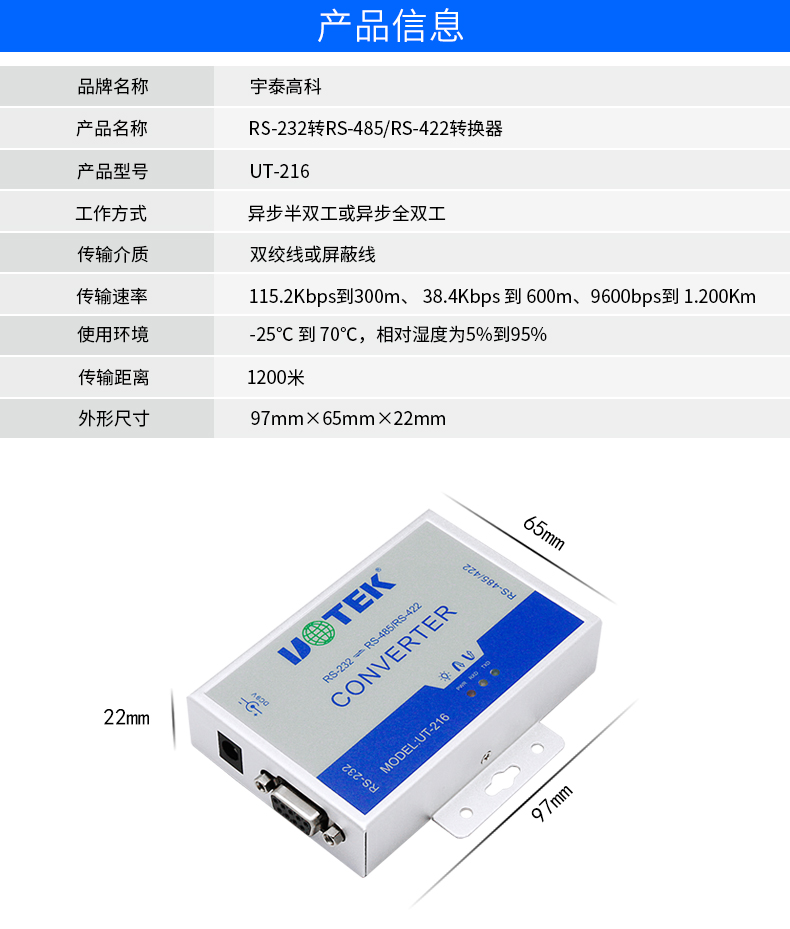

●外形尺寸:97mmX65.3mmX22mm
●使用環境:-25℃到70℃，相對濕度為5%到95%
●傳輸距離:1200米(115200bps-9600bps)
訂購信息：
| 型號 | UT-216 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-485 | DB9公頭/RJ45 | |
| RS-422 | ||
| 接口保護等級 | RS-232 | ±15KV ESD |
| RS-485/422 | ±15KVA ESD/600W浪涌 | |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -25/70℃ |
| 溫度 | 5-95% | |
| 電源 | 有源 | 9-24VDC |

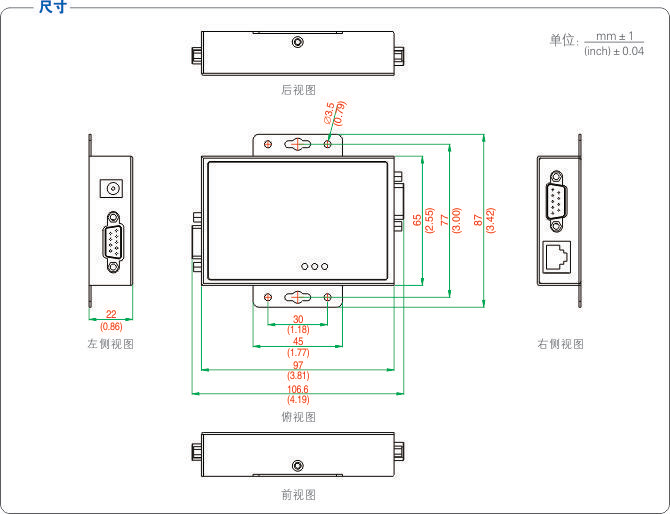

產品尺寸：
產品詳情:
