規格型號：UT-D6804MT
產品名稱：串口服務器
傳輸協議：RS-485/422轉TCP/IP
傳輸速率：10/100M
端口數量：4口
應用等級：工業級
產品概述：
UT-D6804MT串口服務器提供串口轉網絡功能，能夠?qū)S-485/422串口轉換成TCP/IP網絡接口，實現RS-485/422串口與TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠立即具備TCP/IP網絡接口功能。
產品功能、特性：
●采用金屬外殼，支持導軌式安裝或者壁掛式安裝，適合于工控現場的應用
●寬電源輸入（12~48VDC），適用不同現場供電方式
●每個串口支持RS485/RS422,通過軟切換來實現
●每個串口都有獨立的數據收發指示燈，方便調試
●支持較寬波特率范圍300-921600bps,適用不同設備間的應用。
●支持多種操作模式: VCOM，MCP，TCP SERVER，TCP CLIENT，UDP CLIENT，Reverse Telnet Mode，Remote Pair mode，Modbus TCP SERVER，Modbus TCP CLIENT，MQTT
●設備內置4G擴展接口（定制類型，通用版無相關功能），可以定制開發相關功能
●設備內置consle口調試串口（定制類型，通用版無相關功能）
●支持升級Web固件升級,方便不同場合特殊應用
產品參數：
處理器 | 32bit 400MHZ |
內存 | 128M |
以太網接口 | 10/100M（內嵌1.5KV電磁隔離）自適應MDI/MDI-X 以太網接口，接口方式RJ45 |
串口標準 | RS-485、RS-422 |
串口端口 | 8×3.81端子 |
指示燈 | 電源指示燈PWR（綠）×1 運行指示燈RUN（綠）×1 串口發送指示燈（綠色）×8 串口接收指示燈（黃色）×8 |
電源接口 | 3Pin 帶鎖的5.08端子供電方式,內置有防反接保護,避免正負接錯損壞設備 |
供電范圍 | DC12~48V |
功能按鍵 | 1個出廠復位按鍵RESET |
最大功耗 | 1.5W |
外殼 | 金屬外殼，保護等級達IP30 |
安裝方式 | 導軌（默認）或者壁掛 |
運行環境 | 儲存溫度: -40~85°C 工作溫度: -40~85°C 相對濕度: 5% ~95% (無凝結) |
尺寸（ L×W×H） | 135mm×100mm×49mm（不含安裝件） |
凈重 | 460g |
軟件規格：
| 系統 | 基于 Linux |
協議支持 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、SNMP、MQTT、MODBUS |
配置方式 | Neb browser, vCOM Utility(虛擬COM 僅Windows) |
操作模式 | VCOM, MCP, TCP SERVER, TCP CLIENT, UDP CLIENT, Reverse Telnet Mode, Remote Pair mode, Modbus TCP SERVER, Modbus TCP CLIENT, MQTT |
波特率 | 300-921600bps |
數據位 | 7、8、9 |
停止位 | 1、2 |
校驗位 | None、0dd、Even |
| 流量控制 | RTS/CTS、DTR/DSR、XON/XOFF(僅限 RS-232) |

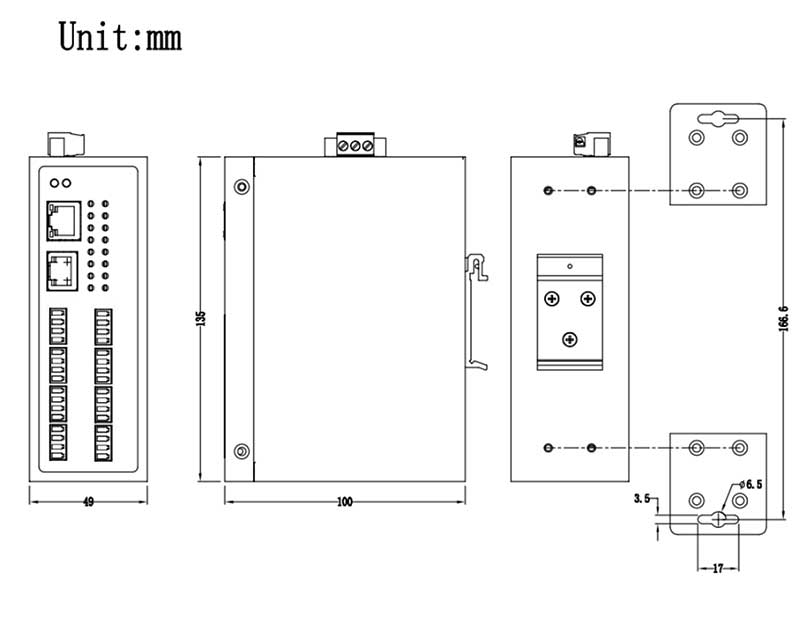

產品尺寸：
